Depuis des décennies, les noyaux en céramique des aubes de turbine sont fabriqués de la même manière : par moulage par injection avec des matrices métalliques coûteuses. Mais les conceptions de pales actuelles exigent des canaux de refroidissement internes de plus en plus complexes : des courbures et des cavités que les matrices ne peuvent tout simplement pas créer.

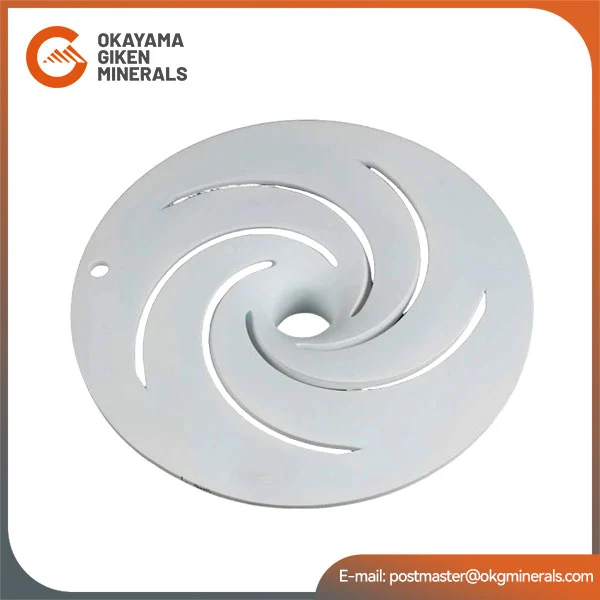

Cette limitation est en train de disparaître. La technologie d’impression 3D par photodurcissement des noyaux en céramique est passée du laboratoire à la production réelle. Aucune matrice requise. Le noyau est imprimé directement à partir de pâte céramique, puis débondé et fritté.

Trois avantages pratiques

1. Les délais de livraison passent de quelques semaines à moins de deux semaines

La fabrication traditionnelle de matrices prend entre trois semaines et plusieurs mois. Avec l'impression 3D, une fois la conception approuvée, vous obtenez des noyaux finis en moins de deux semaines. Besoin d'un changement de conception ? Imprimez-en une nouvelle le jour même, sans attendre une nouvelle matrice.

2. La géométrie interne complexe n'est plus un problème

Le moulage par injection nécessite que le noyau soit retiré de la matrice, de sorte que les passages internes ne peuvent pas être trop alambiqués. L’impression 3D n’a pas une telle contrainte. Vous pouvez concevoir des canaux de refroidissement dans n'importe quelle forme qui optimise les performances, améliorant ainsi directement la tolérance à la température et la durée de vie des pales.

3. Les petits lots ne font plus sauter la banque

Un jeu de matrices peut coûter entre des dizaines de milliers et des centaines de milliers de dollars. Pour une série de 50 cœurs de test, ce coût par pièce est absurde. L'impression 3D n'a aucun coût d'outillage : un noyau ou une centaine coûtent à peu près le même prix par unité. Cela réduit considérablement les obstacles à la R&D et au prototypage.

Où en sont les choses aujourd’hui

Cette technologie a déjà été validée dans de vrais projets aérospatiaux. Un programme de test de composants militaires utilisait des noyaux en céramique imprimés en 3D et les a maintenant mis en production pilote.

Les principaux défis techniques sont activement relevés :

• Contrôle du retrait – le frittage provoque encore certains changements dimensionnels, et le maintien de tolérances serrées nécessite un réglage minutieux du processus

• Optimisation de la résistance – l'orientation de l'impression et la formulation des particules affectent directement la résistance à la flexion

• Nouveaux matériaux – les noyaux en céramique solubles dans l'eau sont une option émergente : après la coulée, il suffit de tremper la pièce dans l'eau et le noyau se dissout, éliminant ainsi le lessivage chimique agressif. Encore en cours de perfectionnement, mais des échantillons fonctionnels sont déjà disponibles.

Qui devrait s'en soucier

Si vous développez de nouvelles conceptions de pales ou si vous avez besoin de petits lots de noyaux complexes, l'impression 3D est désormais une option pratique qui mérite d'être évaluée. Fini les contraintes d’outillage. Itérations plus rapides. Coût de R&D inférieur.

Pour les pièces standard en grand volume, le moulage par injection traditionnel gagne toujours en termes de coût unitaire et de rapidité. Mais pour les géométries complexes et les cycles de développement rapides, la balance est penchée.
